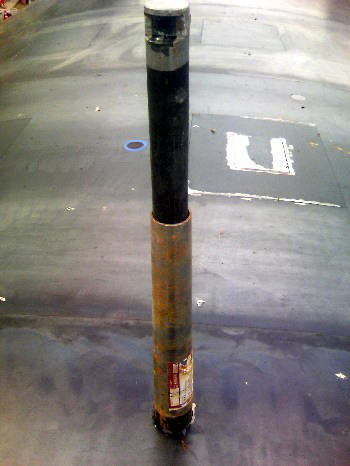

| 名称 | 伸縮型検測ピン |
|---|---|
| 施工 | 鋼管を2重管構造とし伸縮可能とする。 |
| 効果 | セントルにセットする際、伸縮式である為ピン先端が防水シートに密着し適正な厚さを確認できる。 |

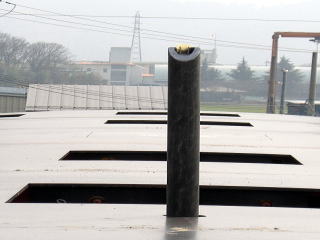

| 伸縮型検測ピン |
|---|
 |
| 名称 | エアー抜き金具 |
|---|---|
| 施工 | 中空の鋼管先端にエアー孔を設け伸縮型可能な構造とし、コンクリートの充填を確認した時点でスキン内に収容する。 |
| 効果 | コンクリート打設に伴いエアー孔を介しブリージング水、コンクリートの流出により充填を確認する。 エアー抜き内にカメラを差し込めば充填確認が可能です。 |

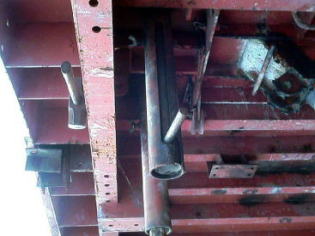

| エアー抜き金具（型枠上部） | エアー抜き金具（型枠内部） |
|---|---|
 |
 |
| 確認用 ＣＣＤカメラ | |
|---|---|
 |
●先端部には41万画素カメラを装備！ ●カメラで撮影した画像を専用モニターに無線で飛ばします！ |
| 名称 | コンクリート充填感知センサー（振動デバイス） |
|---|---|
| 施工 | ラップ部天端にセンサー（振動デバイス）を設置しエアー抜き金具を介しコンクリート充填を確認する。 |
| 効果 | 下り勾配時におけるエアーポケット部の確認が出来る。 水・空気・コンクリートの判別が出来る。 測定結果をリアルタイムで確認でき結果を記録できる。 |

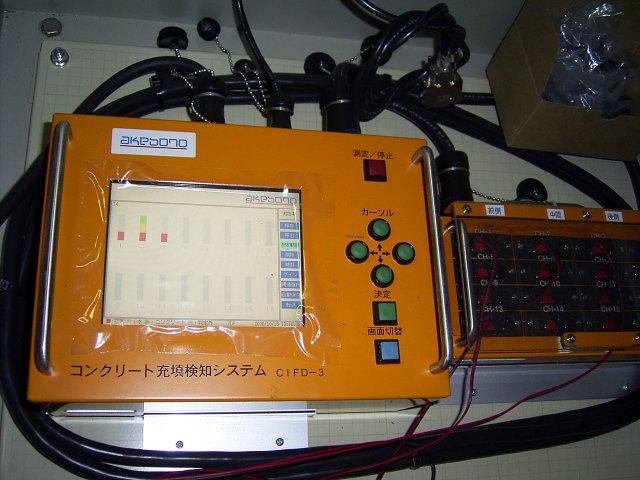

| 振動デバイス | リアルタイムで液晶表示 |
|---|---|
 |
 |

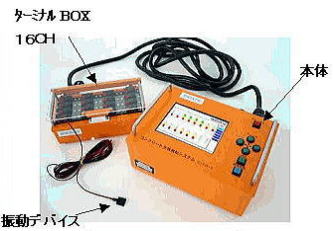

| システム構成 | |
 |
|
 |
 |
 |
 |
 |

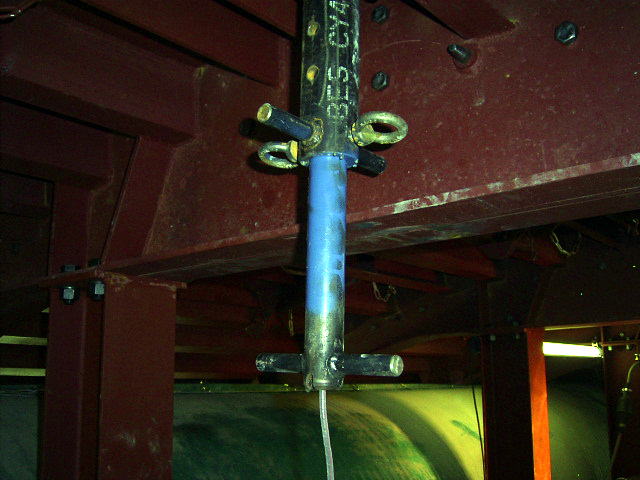

| 名称 | コンクリート充填感知センサー |
|---|---|
| 施工 | 伸縮型検測ピン先端にセンサーを取り付ける。 |

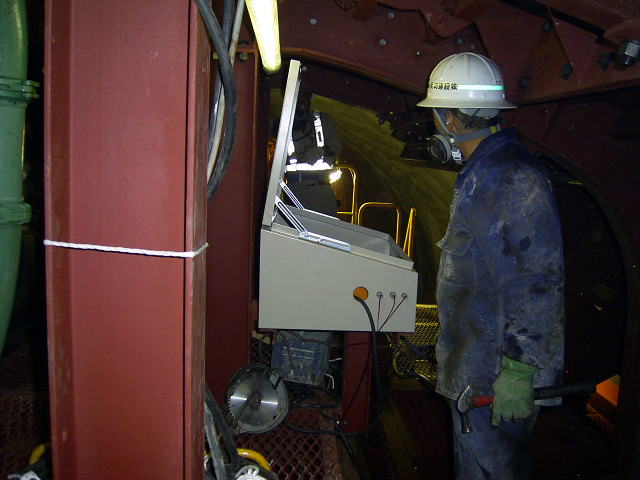

| 効果 | 2重管構造伸縮型検測ピンを使用する事によりセンサー部が防水シートに密着する。 コンクリートと水、ブリージング水の判別が出来る。 多数の測定点がリアルタイムで測定できる。 データーロガーを用い、内臓タイマーによる自動計測、パソコンとのオンライン計測が可能。 |
