| 名称 | 天端引き抜きバイブレータ |
|---|---|
| 施工 | 天端部にガイド用ワイヤーを張り、棒状バイブレーターを吊り下げクラウン部のコンクリートの締め固めを行う。 |
| 効果 | クラウン部コンクリートの締め固め不足による品質低下を防止すると共に、水密性の高いコンクリートを確保し ひび割れを抑制する。 狭隘部の締め固めが可能であると共に省力化、安全化が図れる。 天端点検窓閉鎖後の締め固めが出来る。 |

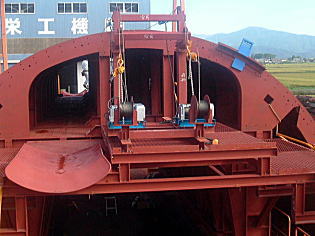

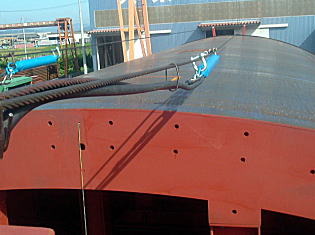

| 天端引き抜きバイブレータ 巻取り部 | 天端引き抜きバイブレータ |
|---|---|
 |
 |

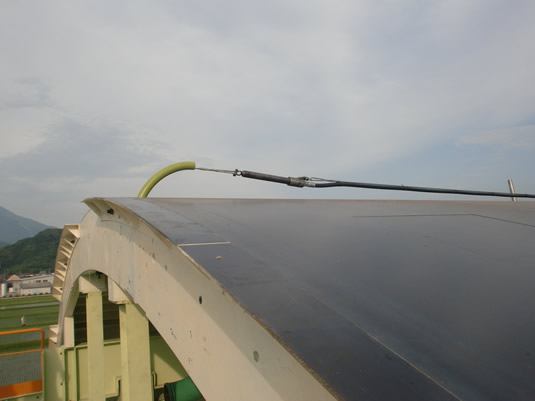

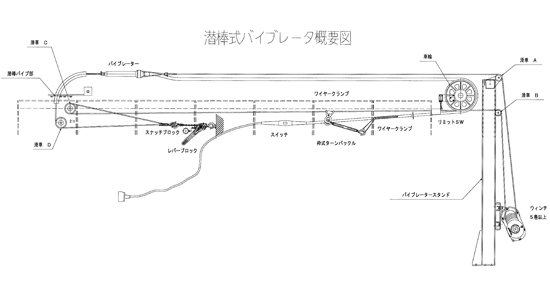

| 名称 | 天端引き抜きバイブレータ（潜棒タイプ） |
|---|---|
 |
|
 |
|
| 名称 | 伸縮バイブレータ |
|---|---|
| 施工 | 型枠内部よりバイブレーターを突出しコンクリートの締め固めを行う。 作業終了時はバイブレーターを型枠内に引き込むことによりスキン面と同面になる。 |
| 効果 | 狭隘部の締め固めが可能であると共に省力化、安全化が図れる。 点検窓閉鎖後の締め固めが出来る。 締め固め効果により水密性の高いコンクリートを確保しひび割れを抑制する。 |

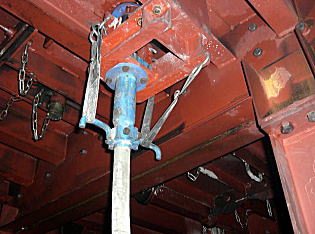

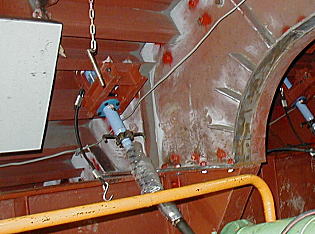

| 肩部 伸縮バイブレータ | 天端伸縮バイブレータ |
|---|---|
 |
 |
| 名称 | 型枠バイブレータ |
|---|---|
| 施工 | 型枠内に高周波壁打バイブレーターを下げネコ、側壁、天端部に設置する。 |
| 効果 | コンクリートの打上げに合せ使用し、仕上り面の密実性、耐久性を図る。 天端仕上り面の縞模様が軽減される。 狭隘部の締め固めが可能であると共に省力化、安全化が図れる。 |

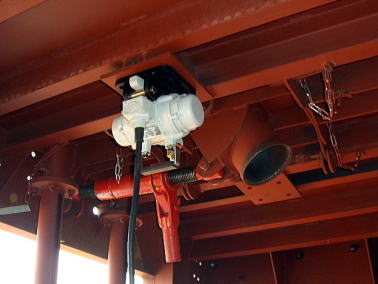

| 型枠バイブレータ |
|---|
 |
