| 名称 | クラック防止装置－Ｂタイプ（４台同時上下操作付 簡易型） |
|---|---|

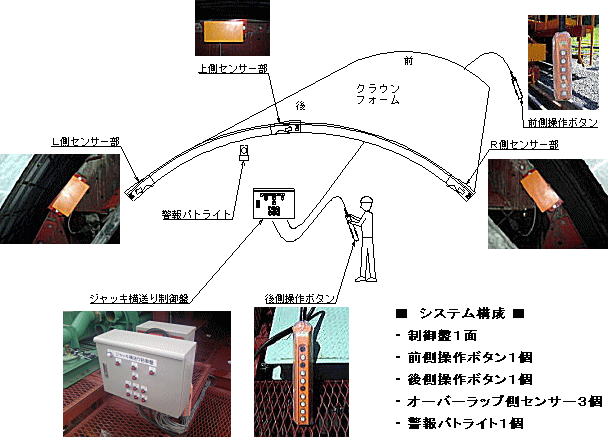

| 施工 | 型枠ラップ側にセンサーを３ヶ所設置し、それぞれの設置位置に対応するジャッキの上昇と横送りを停止する。 |
| 効果 | 既設コンクリートへの過剰な押し付けによる、クラック発生事故を軽減する。 ４台同時操作、後２台同時操作、前２台同時操作付で操作性の向上がある。 |

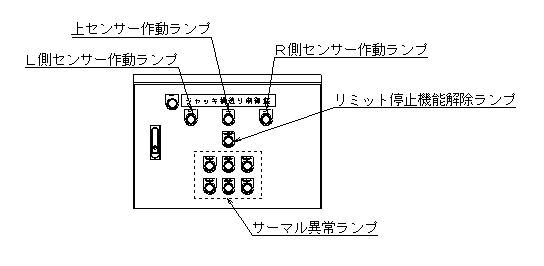

| クラック防止装置－Ａタイプほどの機能はありませんが簡易型として後側の操作ミスを、ある程度防止できます。 センサー３ヶ所、それぞれのセンサーの設置位置に対応した操作をブロックします。 ■Ｌ側センサーＯＮの場合 → Ｌ後側ジャッキの上昇操作、後側横送りのＬ移動操作のブロック。（Ｒ側ジャッキの上昇と横送りのＲ移動は可） ■Ｒ側センサーＯＮの場合 → Ｒ後側ジャッキの上昇操作、後側横送りのＲ移動操作のブロック。（Ｌ側ジャッキの上昇と横送りのＬ移動は可） ■上側センサーＯＮの場合 → Ｌ後Ｒ後どちらの上昇操作もブロック。後側横送り左右どちらの操作もブロック。 ■センサーＯＮで警報パトライト作動、盤面ランプ点灯、操作ボタン上のランプ点灯。 ■後側操作ボタン上の解除ボタンを押すとフリー状態になります。 （ 解除状態で盤面の解除ランプ点滅、操作ボタン上の解除ランプ点滅 ） |
| クラック防止装置と、同じセンサー部を使用しているので左右センサー作動距離を同じにしておけば、センター検出は可能です。 標準で左右センサー１０ｍｍでＯＮ、上センサーは５ｍｍでＯＮに調整してありますが、変更可能です。 （ 施工例－１ ） 標準設定値でセンター検出後、解除ボタンを押し、後側ジャッキ２台を慎重に同時上昇させる。 （ 施工例－２ ） 全センサーを３ｍｍ程度に設定しセンサー解除操作を使用しない。 |
